修井機操作程序及規范

注意事項：

1.工作人員進入井場，必須戴好安全帽、穿好勞動防護用品。

2.調整檢修發動機、液力變速箱、分動箱、絞車和鏈條等轉動、傳動系統前，務必先將發動機熄火，或運轉機件完全停止轉動，并應采取有效措施防止運轉。

3.在加注發動機燃油時，嚴禁明火、吸煙。

4.發動機起動后，不宜立即重負荷運行，應空轉或輕負荷運行一段時間，待各部溫度正常、潤滑良好后，方可進行重負荷工作。

5.正常工作時，發動機轉速不低于1200r/mi n，以保持液力變速箱有足夠的潤滑油循環冷卻。

6.環境氣溫低于0℃時，設備各部冷卻水應及時添加防凍液，或全部更換防凍液。

7.分動箱切換動力時，輸入傳動軸必須完全停止旋轉。

8.更換蓄電池時，或者利用輔助電源起動發動機時，必須將蓄電池“＋”“－”極接線柱辨別清楚后，再把蓄電池“＋”“－”接線柱上的連線分別接到新蓄電池或輔助電源的“＋”“－”接線柱上，絕對不允許接反！否則將引起燒毀線路和起動電機的嚴

重后果，還有可能引起火災。

9.行車前，應檢查全部輪胎氣壓，充氣壓力0.7±0.02MPa(7 kg/c m2)，壓力不當應及時充氣或調整，防止損壞機件。

10.行車時路況不好，應低速行駛，車速不超過45km/h。

11.避免在軟路基邊緣行駛、停靠，謹防車輛傾斜，甚至傾翻。

12.井架起升油缸工作前，必須確認已拆開井架前支架處的固定J形螺栓；必須排放液壓系統內和起升油缸有桿腔中的空氣。

13.井架起落、伸縮時，井架上不得有人員，井架前后方向涉及范圍內不得有人員逗留。

14.井架豎立安裝后，應拉緊全部繃繩，確保井架安全工作；調整繃繩時，井架、二層臺不得有負荷；在井架、二層臺承載工況時，不得松開任何繃繩。

15.井架在豎立狀態時，嚴禁動作液壓支腿油缸，防止發生井架傾翻的嚴重事故。

16.在井架上工作人員必須穿戴保險繩，并將保險繩固定在適當牢固位置；上下井架時，必須掛好防墜器繩鉤，確保安全。

17. 嚴禁掛合倒檔起下鉆。

18. .設備運轉時，應嚴格遵循操作規程，規范操作，檢查保養，發現故障，及時處理；設帶病運轉工作，將會引發重大事故。

一、產品簡介。

1.液氣電控制系統，液、氣、電采用集中控制，主要液氣元件采用進口件，質量優良、性能可靠。壓縮空氣經多級凈化和防凍處理，確保氣壓系統工作安全。修井機車輛行駛時，各種燈光信號指示和儀表板的電氣設備，均使用額定電壓24伏、負極接鐵的直流電源；修井絞車作業時，井架及井場照明，采用額定電壓220伏、頻率50赫茲的交流電源，燈具采用防爆燈。

2. 主機型號：SJX5350TXJ350（國家機械目錄型號）

SJX－ 企業代號，石油四機

5－ 專用車代號

35－ 總質量，35×1000kg

0－ 設計順序號

T－ 特種用途車輛

XJ－ 修井機

S－ 雙滾筒，單滾筒缺省

二、司鉆控制控制箱

修井機安裝調整時，司鉆控制箱、腳踏控制板、主滾筒剎把安裝在低位，司鉆在車架臺面操作；修井機作業時，司鉆控制箱、腳踏控制板、主滾筒剎把安裝在高位，司鉆在鉆臺旁的司鉆臺操作。撈砂滾筒操作時，在絞車架旁邊的撈砂滾筒控制臺。

司鉆控制箱上安裝有：

1.主滾筒組合閥，三位手柄調壓閥，中位空檔，無信號輸出；手柄向上方向旋轉，控制主滾筒工作，旋轉10°主滾筒離合器結合，繼續向上旋轉手柄開度，逐漸增加控制氣壓，加大離合器結合扭矩，主滾筒柔和啟動旋轉；手柄向下方向旋轉，控制輔助剎車工作，旋轉10°輔助剎車離合器結合，繼續向上旋轉手柄開度，逐漸增加控制氣壓，加大離合器結合扭矩，輔助剎車逐漸加大制動力。（三位手柄調壓閥）

2.轉盤組合閥，三位手柄調壓閥，中位空檔，無信號輸出；手柄向上方向旋轉，控制轉盤工作，旋轉10°轉盤離合器結合，繼續向上旋轉手柄開度，逐漸增加控制氣壓，加大離合器結合扭矩，轉盤柔和啟動旋轉；手柄向下方向旋轉，控制轉盤剎車工作，旋轉10°轉盤剎車離合器結合，繼續向上旋轉手柄開度，逐漸增加控制氣壓，加大離合器結合扭矩，轉盤剎車逐漸加大制動力。（三位手柄調壓閥）

3. 天車防碰排氣閥，二位三通閥，打開閥門可排除防碰氣缸中的壓縮空氣，解除主滾筒剎車。（二位三通閥）

4. 緊急制動閥，二位三通閥，控制主滾筒緊急剎車，并及時使主滾筒離合器脫離、發動機油門回怠速。（二位三通閥）

5. 油泵離合閥，二位三通閥，控制主油泵離合，液壓系統無機構動作時，脫離主油泵，防止液壓系統發熱，減少設備磨損。（二位三通閥）

6. 百葉窗閥，二位三通閥，控制發動機水箱前部的百葉窗開、閉，調整發動機水溫。（二位三通閥）

7.氣動卡瓦閥，三位四通閥，控制氣動卡瓦結合與脫離。（三位四通閥）

8. 換檔閥，八位閥，控制液力變速箱換檔。（八位閥）

9. 氣喇叭閥，控制氣喇叭鳴響，號令作業或警示。

10．起動－熄火開關，三位電氣開關，全封閉防水，控制發動機起動和熄火。

11．輔助剎車閥，控制水剎車的工作和停止。

12.二位三通氣控閥（繼動閥），安裝在箱體內部，與天車防碰機構關連，自動控制主滾筒氣源的開、關。（繼動閥）

13．梭閥，安裝在箱體內部，與發動機油門控制關連，實現多路互不干涉控制。（梭閥）

三、撈砂滾筒控制箱

控制箱安裝在絞車架上，撈砂滾筒剎把上方，安裝撈砂滾筒控制閥，便于司鉆操作和觀察。（撈砂滾筒控制箱）。

1.撈砂滾筒組合閥，二位手柄閥，下位空檔，無信號輸出；手柄向上方向旋轉，控制撈砂滾筒工作，旋轉10°離合器結合，繼續向上旋轉手柄開度，控制發動機油門開度，控制滾筒轉速。（撈砂滾筒組合閥）

2. 撈砂滾筒剎車冷卻腳踏閥，腳踏按鈕閥，控制壓力水箱管路，冷卻撈砂滾筒剎車。

四、氣壓系統

氣壓系統由空壓機、干燥器、濾清器、自動排水器、防凍器及各類控制閥件組成，壓縮空氣經多級凈化處理后，供底盤行駛及車上作業使用。

底盤氣路和絞車氣路為相對獨立并相互鎖定，當二者其一管路接通壓縮空氣氣源時，另外一路則被切斷壓縮空氣氣源，確保設備操作安全，減少氣路管線泄漏。壓縮空氣氣源由分動箱的動力操作手柄切換，修井機車在行駛狀態接通底盤氣路，鉆修作業接通絞車氣路。

（一）、壓縮空氣氣源

提供壓縮空氣，并進行干燥、濾清、防凍等凈化處理。

1. 空氣壓縮機，由發動機前端皮帶輪驅動，V形4缸排列，水冷，冷卻管線與發動機水道相連，潤滑管線與發動機潤滑系統相連，強制潤滑、冷卻。

2.調壓閥，安裝在空氣壓縮機上，活塞平衡彈簧式結構，調節調整螺栓，改變彈簧工作高度，可調整氣壓系統壓力

3.干燥器，吸附再生式空氣干燥器，內裝干燥劑，當濕空氣流過時吸附水份，輸出干燥空氣。當系統壓力達到調定值時，調壓閥發生指令，空壓機輸出口排空，同時打開干燥器排泄口，干燥器儲氣室內的干燥空氣迅速反流，流經干燥劑層，將其吸附的水份帶走排出，使其干燥再生。系統壓力低于調定值，調壓閥氣信號消失，空壓機接通，干燥器排泄口關閉，干燥器重新開始工作。干燥器排泄口裝有電熱塞，當氣溫低于0 時自動將電源接通，加熱排泄口，防止冰凍。

4.空氣濾清器，旋風濾芯結構，壓縮空氣進入濾清器，在導流片的作用下飛速旋轉，離心力迫使較大的水滴和固體雜質拋向筒壁，集聚到下部排泄口；壓縮空氣再經濾芯過濾，進一步凈化。

5.自動排水器，浮球結構，進水口與濾清器排泄口連接，當聚集的液面升高到設定位置，將浮球抬起，打開排泄口，排除廢液。

    6.防凍器，當氣溫低于0 時，可向防凍器內加注乙二醇，空氣通過防凍器時乙二醇霧化在壓縮空氣中，降低管道中水份的凝固點防止空氣管道凍裂、冰堵。

7.儲氣罐，配置安全閥，超壓自動排氣；排水開關，定期排放罐內冷凝液，確保氣壓系統干燥。

（二）、絞車氣路

絞車控制氣路由主滾筒控制氣路和撈砂滾筒控制氣路組成：

1.主滾筒控制氣路

（1）.主滾筒離合器回路，由旋轉接頭和繼動閥組成，旋轉接頭安裝在主滾筒的軸頭上，將壓縮空氣傳送到旋轉的滾筒軸內，接通主滾筒離合器氣囊；繼動閥的氣源孔口接通絞車主氣源管，輸出孔口接通旋轉接頭，控制孔口經繼動閥接通主滾筒組合閥；主滾筒組合閥手柄向上擺動，輸出小壓力信號，進入繼動閥控制孔口，閥芯切換，輸出孔口與氣源口接通，大流量壓縮空氣經旋轉接頭進入離合器氣囊，離合器迅速結合；當主滾筒組合閥手柄回中位，輸出孔口排空，壓力信號消失，繼動閥控制孔口信號迅速消失，閥芯切換，輸出孔口排空，使離合器氣囊內壓縮空氣快速排放，離合器快速脫離，主滾筒停止旋轉。水剎車離合器回路，由旋轉接頭和快放閥組成，水剎車閥手柄置“合”位，輸出小壓力信號，經快放閥進入離合器氣室，離合器結合，水剎車進入制動狀態；當水剎車閥手柄置“離”位，切斷氣源，輸出孔口排空，壓力信號消失，快速閥排放離合器氣室內壓縮空氣，使離合器快速脫離，水剎車迅速解除制動。

（2）.天車防碰機構回路，由排氣閥、繼氣閥1、過卷閥（防碰閥）、繼氣閥2和防碰氣缸組成，當大鉤上升到調定高度，滾筒大繩碰動過卷閥碰桿，閥芯切換接通壓縮空氣，分兩路，一路進入繼氣閥2的控制口，主氣源壓縮空氣迅速進入防碰氣缸推動滾筒剎車軸擺動，使主滾筒緊急制動；另一路進入繼氣閥1的控制口，切斷主滾筒組合閥氣源，并排空，使主滾筒離合器緊急脫離，發動機油門緊急回怠速，使大鉤緊急剎車。

（3）.緊急制動回路，安裝梭閥，與過卷閥輸出口連接成“或門”邏輯回路。當在司鉆控制箱上打開緊急制動閥時，主氣源壓縮空氣迅速進入防碰氣缸推動滾筒剎車軸擺動，使主滾筒緊急制動，同時繼氣閥1切斷主滾筒組合閥氣源，并排空，使主滾筒離合器緊急脫離、發動機油門緊急回怠速，大鉤緊急剎車。

2.撈砂滾筒控制氣路

（1）.撈砂滾筒離合器回路，由旋轉接頭和加速閥組成，旋轉接頭安裝在撈砂滾筒軸頭上，將壓縮空氣傳送到旋轉的滾筒軸內，接通撈砂滾筒離合器；加速閥氣源口接通絞車主氣源管，輸出口接通旋轉接頭，控制口接通撈砂滾筒組合閥；撈砂滾筒組合閥手柄向上擺動，輸出小壓力信號，經快放閥進入加速閥控制孔口，閥芯切換，輸出孔口與氣源口接通，大流量壓縮空氣經旋轉接頭進入離合器氣囊，離合器迅速結合；當撈砂滾筒組合閥手柄回下位，輸出孔口排空，壓力信號消失，快速閥排放連接到加速閥管路中的氣壓，加速閥控制孔口信號迅速消失，閥芯切換，輸出孔口排空，使離合器氣囊內壓縮空氣快速排放，離合器快速脫離，撈砂滾筒停止旋轉。

3.轉盤氣路

轉盤控制氣路由離合器控制回路和防反轉控制回路組成：

（1）.轉盤離合器控制回路，由旋轉接頭、加速閥和快放閥組成，旋轉接頭安裝在下端轉盤傳動鏈條箱的輸入軸頭上，將壓縮空氣傳送到旋轉的輸入軸內，接通轉盤離合器；加速閥的氣源口接通主氣源管，輸出口接通旋轉接頭，控制口經快放閥接通轉盤組合閥；轉盤組合閥手柄向上擺動，輸出小壓力信號，經快放閥進入加速閥控制孔口，閥芯切換，輸出孔口與氣源口接通，大流量壓縮空氣經旋轉接頭進入離合器氣囊，離合器迅速結合；當轉盤組合閥手柄回中位，輸出孔口排空，壓力信號消失，快速閥排放連接到加速閥管路中的氣壓，加速閥控制孔口信號迅速消失，閥芯切換，輸出孔口排空，使離合器氣囊內壓縮空氣快速排放，離合器快速脫離，轉盤停止旋轉。

（2）轉盤防反轉控制回路，安裝有旋轉接頭和快放閥，旋轉接頭安裝在下端轉盤傳動鏈條箱的輸出軸頭上，將壓縮空氣傳送到旋轉的輸出軸內，接通剎車離合器；快放閥安裝靠近輔助剎車一端；轉盤組合閥手柄向下擺動，輸出小壓力信號，經快放閥進入離合器氣囊，離合器結合，防反轉剎車進入制動狀態；當轉盤組合閥手柄回中位，輸出孔口排空，壓力信號消失，快速閥排放連接到轉盤組合閥管路中的氣壓，離合器氣室內壓縮空氣從快放閥快速排放，使離合器快速脫離，防反轉剎車迅速解除制動。

五、液壓系統

液壓系統包括主液壓系統和轉向液壓系統，兩個系統共用液壓油箱

由以下部件組成：

◇主液壓系統◇轉向液壓系統

1、主液壓系統：由以下部件組成：

（1).液壓油箱，存儲、冷卻、沉淀和過濾液壓油，在油箱頂蓋設置有兩個人孔蓋，其中在油箱回油區的人孔蓋上安裝有液壓空氣濾清器；在油箱的前側面設置有高低兩個液位計，井架降落時油面應在高位液位計范圍內，井架豎起后油面應在低位液位計范圍內；油溫表測量油箱內油溫，正常工作油溫在30～80℃；在油箱的底板上設有泄油口。主油泵吸油口配置有濾清器和球閥，濾清器過濾液壓油中固體雜質，保護油泵，球閥的用途是在維修液壓管路時將其關閉，防止油箱中的油液流失；主系統回油口配置有和單向閥，單向閥在維修液壓管路時自動關閉，防止油箱中的油液流失。轉向油泵吸油口配置有濾清器和球閥，濾清器過濾液壓油中固體雜質，保護油泵，球閥的用途是在維修液壓管路時將其關閉，防止油箱中的油液流失；轉向系統回油口配置單向閥，單向閥在維修液壓管路時自動關閉，防止油箱中的油液流失。

（2).液壓油泵，單聯齒輪結構，安裝在液力變速箱取力箱上，變矩器泵輪驅動，發動機轉動，取力箱就可驅動油泵。取力箱配置有液壓離合器，當需要液壓動作時，可操作司鉆控制箱“液泵離合”手柄，置“合”位，油泵結合，輸出工作壓力油液。

（3).溢流閥，調定系統壓力，防止系統過載，保護系統及元件安全。

（4)吸油濾清器，箱外自封式結構，安裝在液壓油箱的側部，吸油筒浸入油箱內液面之下，過濾起濾頭露在油箱外，設有自封閥、旁通閥、濾芯污染發訊器等裝置，更換或清洗濾芯時，可在箱外進行，拆卸，安裝方便，并且油箱內油液不會流出。旁通閥，當濾芯堵塞后，又不得立即停機檢修，油液可經旁通閥循環，適時停機清洗或更換濾芯；壓差指示器，機械目測結構，濾芯堵塞，影響油液壓差，指針擺動，當指向紅色區域時，應停機清洗或更換濾芯。

（5) 回油濾清器，配備旁通閥和壓差指示器，濾清器過濾液壓油中固體雜質，防止管路中的雜質進入油箱，保持系統油液清潔；旁通閥，當濾芯堵塞后，又不得立即停機檢修，油液可經旁通閥循環，適時停機清洗或更換濾芯；壓差指示器，機械目測結構，濾芯堵塞，影響油液壓差，指針擺動，當指向紅色區域時，應停機清洗或更換濾芯。

（6).支腿油缸，雙向活塞油缸，配備梯形螺紋鎖緊機構；升高車臺，并調整車臺前后方向和左右方向的水平。

（7)起升油缸，三級復合油缸，配備單向節流閥；起升、降落井架，單向節流閥以防止井架降落過程中發生重力超速現象，保護井架起落安全，本機配置雙起升油缸。

（8)井架支腿油缸，雙向活塞油缸，配備梯形螺紋鎖緊機構；伸出活塞用作井架支腿，縮回時可提起井架基礎，使其可隨車移運。

（9).液壓小絞車，行星減速機構，配備制動器和平衡閥，起吊物件安全，可在空中懸停。

（10).五聯閥，安裝在車尾司鉆側。

A.工況選擇閥：置“調整”工況，液壓動力傳送給八聯閥；置“作業”工況，液壓動力傳送到液壓大鉗；置中位，切斷八聯閥。

B.液壓小絞車閥（兩片）：正、反轉，中位懸停。

C．吊鉗油缸閥（兩片）：伸出，收回。

（11).六聯閥，安裝在車尾液壓控制箱上。

A.支腿油缸閥：四片閥，控制四只支腿油缸。升高、落下車架，并調整車架水平。

B.起升油缸閥：控制起升油缸動作，豎起、落下井架。

C.井架伸縮油缸閥：控制井架伸縮油缸動作。

2、轉向液壓系統

（1).轉向油泵，安裝在發動機取力口上，發動機轉動，驅動油泵工作。

（2).吸油濾清器，箱外自封式結構，安裝在液壓油箱的側部，吸油筒浸入油箱內液面之下，過濾起濾頭露在油箱外，設有自封閥、旁通閥、濾芯污染發訊器等裝置，更換或清洗濾芯時，可在箱外進行，拆卸，安裝方便，并且油箱內油液不會流出。

（3).溢流穩流閥，調定系統壓力，防止系統過載，保護系統及元件安全；油泵高速運轉，流量過大時，分流回油箱，確保系統最高穩定流量。

（4).轉向分配閥，跟隨方向機動作，控制液壓油的流向和流量，供給轉向油缸，推動前橋車輪左右轉向。

（5).轉向油缸，雙向活塞油缸。

（6).卸壓球閥，連接在壓力管線與回油管線之間，當修井機在作業工況時，打開球閥，系統卸載，保護系統元件。

3.使用與保養

液壓設備具有很多優點，但是使用不當會出現各種故障。因此，液壓設備的正確使用與保養，是十分重要的。

1.合理調節液壓系統工作壓力和工作速度，不得超壓、超載作業。

2.按使用說明書規定的油品牌號，選擇適合當?shù)丨h(huán)境溫度的液壓油，在向油箱加油時，必須經液壓空氣濾清器進行過濾，嚴禁打開人孔口，直接加油。

3.液壓系統工作溫度35～65℃，條件艱苦地區，液壓油箱油溫不得高于環境溫度25℃。當油溫超過規定溫度時，應立即停止工作，及時檢查，排除故障后方可繼續工作。

4.設備運轉時，巡回檢查液壓油箱液面高度、油液溫度。

5.液壓系統壓力表損壞或失靈，應及時更換，不得勉強繼續工作。

6.定期緊固，液壓設備在工作中由于設備振動，液壓沖擊、管路自振等，使管接頭、緊固螺栓松動，應定期緊固。緊固周期每月一次。

7.定期清洗、更換濾芯，正常情況下，每二個月清洗一次，環境粉塵較大，清洗周期應適當縮短。清洗濾芯時，應使用柴油或煤油清洗，不得用汽油；濾芯清洗后用壓縮空氣吹干凈；濾芯損壞應及時更換。

8. 定期清洗液壓油箱，液壓系統工作時，油箱底部沉淀、聚集系統中的部分污物，應定期清洗，正常情況下，每六個月清洗一次，環境粉塵較大，清洗周期應適當縮短。

9. 定期強制過濾、更換液壓油，強制過濾是用專用油液過濾裝置（如過濾車）對液壓油進行強制過濾，清除液壓油中的污物、雜質。過濾后，液壓油采樣化驗油質，超標應及時更換液壓油。正常情況下，設備連續工作每2000～3000小時更換一次，環境粉塵較大，更換周期應適當縮短。北方特殊地區，冬、夏兩季溫差懸殊，冬季低溫低于－25℃，夏季高溫高于35℃，設備必須使用冬、夏兩種液壓油油品，根據氣溫條件，及時更換。

10.定期更換密封件，液壓設備密封件材料，一般為耐油丁晴橡膠和聚氨酯橡膠，長期使用自然老化，而且長期在受壓狀態下工作，密封件產生永久性變形，喪失密封性能，應定期更換。根據我國目前密封件材料和硫化工藝，密封件的使用壽命一般為一年半左右。

六、制動系統

采用氣壓傳動制動方式，由腳制動和手制動兩部分組成。

1、氣壓系統壓力：調整壓力為0.85MPa。當推動分動箱操作手柄置行車位時，車輛的氣壓系統自動將底盤氣源接通，駕駛室各氣閥動作有效。當系統壓力低于0.45MPa時，低壓警報報警，后橋組合式制動室中的彈簧制動室作用，將車輪制動。壓力高于0.45MPa時，解除報警，解除后車輪制動。

2、腳制動:車輛行駛中依靠腳制動控制降低車速。氣動雙管路制動系統，腳制動為充氣制動方式，腳制踏板安裝在駕駛室底板上，在油門踏板的左側，右腳控制。腳制動具有隨動性，隨著腳踏板的踩下程度，調制壓縮空氣的壓力，使車輪具有不同程度的制動力。踏板踩下距離較小，制動力較小，踩下距離較大，制動力較大。

3、緊急制動:腳制動有可靠的制動效果，在水平水泥路面，車速30km/h下，緊急制動距離部不超過12m。

注意：在水平水泥路面，車速30km/h下，緊急制動距離部超過12m時，應及時檢查調整制動系統，確保車輛制動性能。

4、手制動:手制動用于停車和駐坡制動，手制動為斷氣制動方式，手制動氣閥安裝在駕駛室司機座椅旁，手柄在后方制動有鎖定位置，向前推到底鎖定為行車位置，儀表板上“手制動”信號燈熄滅。向后拉到底鎖定為制動位置，儀表板上“手制動”信號燈明亮。手柄拉在中間，松手后可自動回行車位置。當氣壓力低于0.45MPa時，低壓警報器報警，車輛制動，此時即使操作手柄推到行車位置，車輛也不能解除制動；當氣體壓力超過0.45MPa時，制動才能被解除，此時操作手柄推到行車位置，解除手制動。

七、轉向機構

本機采用機械液壓助力轉向機構，雙前橋轉向，操作輕便。為確保行駛安全，應定期檢查、潤滑轉向系統中各拉桿連接關節球銷，檢查轉向液壓系統膠管及接頭，及時處理滲漏處，更換破損膠管。

1.修井機車在行駛或原地轉向時，發動機轉速不得低于1200r/min，否則轉向油泵排量不足，轉向緩慢，沉重。

注意：嚴禁車輛行駛時，在任何情況下，不得掛空擋、各部發動機滑行！發動機停轉，液壓助力轉向失效，將引發嚴重交通事故。

2.轉向機構中，單向穩流閥、轉向分配閥、各轉向拉桿出廠前均已調好，用戶勿請自行調動，如發現故障應由專業人員調整修理。

3.車輛行駛中若發現轉向沉重、滯后、跑偏現象，應及時檢查和調整。

車輛停駛較長時間，重新行駛前，應在發動運轉一段時間后，用液壓支腿油缸升高車架；發動機轉速控制在1200r/min，左，右兩方向，轉動方向盤到終點，往復數次，排出液壓助力系統中的空氣。

八、駕駛操作程序及規范

在駕駛操作車輛前，駕駛員必須仔細閱讀車輛有關技術資料，熟悉車輛結構性能，熟悉使用說明及操作規程；在駕駛操作中，應嚴格遵循操作規程、操作順序及注意事項，謹慎駕駛車輛。車輛行駛中，若發現設備運轉異常，應立即停機檢查，排除故障后，方可繼續進行使用。并應定期進行設備保養及維護，確保車輛性能完好。正確無誤的操作程序，良好的保養維護，可充分地發揮設備性能，延長設備使用壽命，確保設備和人生安全。

（一）側控制箱：

1. 換檔閥：八位氣動手柄閥，設有前進六檔、倒檔和空檔，其中前進六檔鎖定不用，控制液力傳動箱變速器，前進五檔位、空檔位和倒檔位。

2. 手制動閥：二位氣動手柄閥，控制車輛停車制動和駐坡制動。行車時，手柄向前推到底鎖定，解除制動；停車制動和駐坡制動時，手柄向后拉到底鎖定，實施制動。

3. 前驅動閥：二位四通氣閥，控制車輛前部車橋驅動。提起控制手把，結合分動箱前部離合器，發動機動力同時分配給前、后部車橋；壓下控制手把，切斷前部車橋動力。

4. 橋間封鎖閥：二位三通按鈕氣閥，控制車輛第三、四橋橋間差速器，壓下按鈕，橋間差速器閉鎖；抬起手，按鈕自動復位，差速器解鎖。

5. 輪間封鎖閥：二位三通按鈕氣閥，控制車輛第三差速器和第四橋差速器，壓下按鈕，差速器閉鎖；抬起手，按鈕自動復位，差速器解鎖

（二）腳踏控制板

1.腳踏油門閥：踏板調壓閥，控制發動機油門開度，控制發動機轉速。

2.腳制動踏板：踩下踏板經杠桿機構控制雙腔制動氣閥，有節制地控制車輪制動力，適時控制降低車輛速度。抬開腳，解除制動。

3.液力減速閥：二位三通腳控閥，控制液力傳動箱的液力減速器，踩下腳踏按鈕，液力減速器開始工作，降低車輛行駛速度；抬開腳，解除液力減速器制動。

4.氣喇叭開關：二位三通腳踏閥，控制氣喇叭，踩下腳踏按鈕，氣喇叭鳴響。抬開腳，氣喇叭關閉。

（三）、行車前準備

1.清理車上雜物，將剎把抽出，并固定好；翻轉收起車架走道和護欄，并鎖定。

2.檢查車下行走、轉向機構、制動系統等，確保功能正常、緊固、靈活。

3.檢查分動箱、各驅動車橋的差速器、輪邊減速器的潤滑油液面。

4.檢查輪胎氣壓，正常工作氣壓0.70±0.02MPa。氣壓不準應及時補充或排放，否則損壞輪胎。

5.檢查前、后起動熄火開關，是否靈活可靠；檢查蓄電池電量是否充足，導線連接處是否油腐蝕和松動現象；檢查液面高度是否高出極板10～15mm。當必須更換蓄電池時，注意極性，絕對不允許接反！

6.檢查發動機：

（1).檢查冷卻液面，如冷卻液不足時，可打開水箱加液口加入冷卻液， 切忌在發動機處于較熱狀態下加注大量冷卻液，防止冷熱驟變傷害機體，如情況緊急，允許緩緩加入溫度不太低的冷卻液，以加液口溢出為止。

（2)。檢查機油油面、油質；機油油面應在油尺的上、下刻線間， 必要時從加油口添加機油。油質應清潔、無污染。

（3)檢查燃油液面，打開電源開關，可從燃油表上檢查燃油油面，或直接打開油箱蓋，檢查燃油箱液面。

（4).檢查空氣濾清器、柴油濾清器和機油濾清器，濾芯應清潔無污染。

7.檢查液力變速箱。

（1).檢查液力變速箱油面，檢查液力油品質。

（2).換檔閥手柄置空檔。

（3).檢查機油濾清器，濾芯應清潔無污染。

8.檢查轉向助力液壓系統，制動系統，各管路連接良好，無滲漏。

9.檢查分動箱操作手柄，動力操作手柄應置“行車”狀態位置，鎖銷定位可靠；轉盤操作手柄應置“離”狀態位置，鎖銷定位可靠。

（四）、發動機啟動

1.接通電源，電源開關安裝在駕駛室板座椅后部的底板上，轉動開關手柄，接通電源，此時“電流表”接通，顯示車輛電瓶電流狀態。

2.發動機啟動，“啟動/熄火”旋鈕在儀表板上，起動柴油機，插進鑰匙，順時針旋轉45度 ，起動柴油機，起動運轉后，應立即松開手，鑰匙自動回運行位。

 注意：每次起動發動機時間不應超過5s，起動后應立即松開起動開關；如發動機不能起動，應間隔3～5min后再次起動，連續三次起動失敗，應立即進行檢查，待故障排除后再起動。

3.怠速運轉，發動機起動后，怠速運轉3～5min，冬季怠速運轉應適當延長，預熱運轉，使發動機水溫達到60℃以上，機油壓力達到100Kpa以上，氣動系統壓力達到0.45MPa以上。

4.冬季發動，當氣溫低于-4℃時，起動發動機前，應使用暖風加熱器，預先加熱發動機水套和油底殼。

發動預熱運轉時，應注意檢查儀表板各儀表工作狀態：

（1).發動機機油壓力：

正常運轉0.38～0.42Mpa；怠速時0.15～0.18MPa。

（2).冷卻水（液）溫度：85～90℃；極限不得超過98℃。

（3)液力變速器油溫：正常運轉溫度：82～93℃。最高運轉溫度：135℃。

使用下坡減速器間歇最高溫度：166℃。

（4)液力變速器油壓：

控制油壓：965～1172 KPa/1500r/min。

主油壓：1172～1275KPa/1500r/min。

變矩器油壓：207～448 KPa/1500r/min。

潤滑油壓：138 KPa/1500r/min。

空擋油壓：207 KPa/1500r/min。

注意：發動機起動后，應先以怠速運行3～5分鐘，待機油壓力高于100Kpa，水溫高于60℃后，才能帶負荷工作。

（五）、起步、行駛及停車

1.發動預熱運轉，走合各部溫度。

2.檢查各儀表，各部件工作應正常。

3. 解除手制動，將手制動氣閥手柄向前推到底，鎖定在“行車”位置，可明顯聽到停車制動氣室快放閥排氣聲響，手制動解除。

注意：氣壓低于0.45Mpa時，不得起動車輛。

4. 車輛起步，操縱換檔閥，掛起步檔位，緩慢踩油門踏板，隨發動機轉速升高，車輛可平穩起步。良好路面可用2檔起步；上坡或路況較差可用一檔起步。

5. 升檔操作，緩慢踩油門踏板，隨發動機轉速升高，車輛可平穩起步。隨著油門的加大，車速逐步升高，在發動機最大功率狀況下，車速達到適當范圍內，可作升檔操作，松油門，換進高檔，加油門，車輛加速；換進高檔時，動作協調平穩，應依次升檔，不得跨檔操作。

6. 正常行駛，本機能力車速63km/h，推薦車速45km/h。采用液力機械傳動。車輛正常行駛，發動機轉速應保持在1600r/min以上，使變矩器經常在閉鎖工況下運轉，傳動效率高，液力傳動箱油溫較低；正常行車中換檔次數少，極大減輕駕駛員勞動強度，行駛中略減車速，可不作降檔操作，在原擋位直接加油門加速，發動機在變矩器的功能改善下，有足夠的扭矩，平穩加速，發動機不會過載而熄火。

7.降檔操作，車輛在高速行駛時，要減低車速，松開油門踏板，車速會隨發動機減速而降低，必要時可踩腳制動踏板,加強車輛減速；當車速降低后，才允許換退低檔。在長坡道向下行駛時，應根據實際路況，選用適當?shù)臋n位，控制車速行駛。

注意：車輛高速行駛時，嚴禁強行掛合低檔（即強擋制動），液力機械傳動柔性連接，發動機已不具有反向制動能力，強檔操作不僅不能制動車輛，反而會損壞發動機及變矩器。

8.減速行駛，在長坡道向下行駛時，可用左腳踩下下坡減速器按鈕，變矩器的液力偶合減速器開始工作，輔助制動，使車輛減速。由于液力偶合減速器是將機械能轉換成熱能，變矩器油溫上升較快，應注意觀察液力變矩器油溫表和發動機水溫表，不得過熱。

9.冬季操作，氣溫低，油的粘度大，車輛起動時應低速運轉一段，待發動機、液力傳動箱、分動箱、車橋燈各部油溫升高后，才可逐步加速行駛。

10.前橋驅動，當?shù)缆纺酀簦囕v中、后輪打滑，可掛合前橋驅動，加強車輛通過能力，在掛合前橋驅動前，應在車輛完全停止后，方可壓下“前橋驅動”氣動閥按鈕，掛合前橋動力，同時觀察儀表板上的前橋驅動指示燈是否明亮；確認前驅動掛合后，緩慢加速。

注意：嚴禁在車輪運轉時，掛合前橋驅動，以防損壞分動箱；車輛通過泥濘道路后應立即將將前橋驅動脫離。

11.輪間和橋間封鎖，當?shù)缆纺酀艋虬纪共黄剑蟛寇嚇蛞粋?cè)車輪打滑時，可壓下“輪間封鎖”氣動閥按鈕，可掛合輪間封鎖；后部車橋其中某一橋車輪打滑，可壓下“橋間封鎖”氣動閥按鈕，掛合橋間封鎖；必要時可同時掛合輪間、橋間封鎖。掛合、摘除封鎖時注意，應使車輪完全停轉后，方可掛合、摘除。

12. 車輛停駛，短時間停車，應使用手制動，防止車輛蠕動爬行。較長時間停車或發動機熄火，并應將換檔閥置空檔。

13. 坡道停車，為防止車輛自動滑動，駕駛員離開車輛時，除使用手制動外，還應用制動塊契住車輪。發動機變矩器柔性連接，掛合低檔或到檔，發動機熄火并不能使車輛停穩。

14. 發動機熄火，發動機熄火前應怠速運轉一段時間，使發動機緩慢降溫，冬季不少于10min，其他季節3～5min；在駕駛室儀表板上操作發動機啟動/熄火開關，逆順時針旋轉o 45 ，發動機熄火后松開手，鑰匙自動回運行位。

15. 停放，設備短時間停放，應選擇水平地面停車，將發動機熄火，換檔閥置空檔，拉緊手制動；若地面不平，除上述操作外，還應用制動塊契住車輪。長時間停放除上述操作外，應將設備停放在干燥、通風并有防雨、防潮措施的地方；徹底排放發動機冷卻液，排放壓力水箱冷卻液，用壓縮空氣吹掃主滾筒剎車鼓、水剎車殘液；排放燃油箱燃油；拆卸蓄電池，妥善保管；并將井架吊下，防止車架長期受載變形，或?qū)④嚰苌撸扔透咨斐?，適當升起車架，使各部輪胎不完全離開地面，約承受1/2載荷，并鎖緊支腿螺母，在各支腿螺桿部涂潤滑脂防生銹。

九、 修井機安裝與調試

修井機應正確安裝，確保安全運轉及操作人員的人生安全，設備安裝必須嚴格遵循操作規程，堅持正確、水平、穩定、牢固八字方針。

（一）．安裝準備

修井機安裝及正常作業對井場面積及安裝基礎的基本要求。

1.井場面積

（1).井場面積，包括繃繩地錨坑在內，井場面積：60m×60m。

（2).設備安裝面積，以井口位置為中心，沿修井機左右寬度6.5m，井口前部長20m，井口后部長18m。

（3).繃繩地錨坑，打六個繃繩地錨坑，地錨坑深1.8m，上長1.3m，上寬0.8m，下長1.6m，下寬0.8m，

（4).埋設地錨樁，每個地錨樁沿繃繩方向的承拉能力不小于98kN。

2.基礎要求

根據井場實際情況，選擇最佳停機位置，作業便利，停機平穩，要求修井機停放地基，應略高于四周地面，并開挖排水溝，防止井場雨后積水。在確定基礎方位時，應注意井場地區風向，應盡量避免井架側向受風，防止修井機傾翻。

（1)基礎條件，根據井場地基條件不同，應采用不同的基礎：

A.地基為巖石、干燥堅實粘土地面區域，可采用自然基礎，找平夯實地基。

B.地基為潮濕粘土、沙漠、灘涂等松軟地面區域，應采用人工基礎，分永久性和移動性基礎。永久性基礎，采用砂石水泥澆注；移動性基礎，采用水泥預制件，禁止使

用金屬件基礎。

C.基礎應進行挖方作業，找平夯實；不得進行挖方作業。

（2)基礎承載，應滿足以下承載能力：

A.主機基礎，主機直接安裝地基上，承載能力不得低于390KN/m3。

B.鉆桿排放區基礎，承載能力不得低于290KN/m3。

C.井架基礎，承載能力不得低于390KN/m3。

D.鉆臺基礎，承載能力不得低于390KN/m3。

（3)基礎水平，左右方向水平偏差不大于2mm/m，前后方向，車頭偏低，坡度不大于1:20；井架基礎、鉆臺基礎，左右方向水平偏差不大于1mm/m，前后方向，平偏差不大于4mm/m。

（二）．修井機安裝

安裝基準，修井機轉盤中心（即井口）。安裝程序，遵循自下而上，由內向外，先主后次的順序，確保設備安裝安全，準確連續。修井機安裝指南

1.擺放鉆臺：將鉆臺擺放在選定的位置上，轉盤中心對準井口；擺放好鉆臺主體吊裝梯子、 滑板；安裝司鉆臺、后部鉆臺梯子、安裝鉆臺護欄，鉆臺呈高位狀態。

2.擺放井架基礎：將井架基礎擺放鉆臺后部，兩連接座對準鉆臺V形連接座，插入定位銷，穿好保險銷。

3.對井口：修井機倒車到恰當?shù)奈恢?，車尾中心對準井口，兩后支腿中心距井?/span>  m，車架后支腿應座落在井架基礎上的支座環內。前支腿油缸下，放置油缸墊板。

4.切換動力：變速箱掛空擋，推動分動箱操作手柄置“作業”位，將發動機動力及氣壓系統，切換到上車絞車部分；在司鉆箱上將“油泵離合”手柄置“合”位，液壓泵結合工作。

5.排除液壓系統氣體：發動機怠速運轉，檢查液壓系統各部不得滲漏，將司鉆控制箱側液壓二聯閥，“選擇工況”手柄置“調整”位，液壓油供給八聯閥。在液壓八聯閥控制板上，打開針形閥“E閥”，抬起八聯閥D的“B”閥手柄，空運行5min， 使液壓油在系統中無載運行，排出系統中的空氣。置手柄于中位，關閉針形閥“E閥”。

6.測試液壓系統壓力：控制發動機油門，使其在800～1000r/min間運轉。緩慢抬起一支腿油缸手柄，使其回縮到極端，觀測液壓系統壓力表，表壓應為14MPa。

7.升高車架調整水平：松開各支腿缸鎖緊螺母,摘下掛鏈。控制發動機油門，使其在800～1000r/min間運轉。下壓四支腿油缸手柄，使車架升高，車輪離開地面，車架平面距地面約1.72m左右，調整各支腿高度，觀察水平儀，使車輛前后左右保持水平。鎖緊各支腿螺母，如若需較長時間作業，應在支腿油缸螺桿表面涂潤滑脂，防其銹蝕。

8.調整井架底座千斤：將井架底座的兩梯形螺紋千斤旋伸下落，座落在井架基礎支座上，并均勻緊固，力矩600N.m(±20 N.m)；鎖緊兩螺母，如若需較長時間作業，應在支腿油缸螺桿表面涂潤滑脂，防其銹蝕。。

9.調整拉桿：連接井架底座與車架、井架基礎之間的各個拉桿，并調整緊固。

10.走道和護欄安裝：翻轉車架兩側各走道和護欄，及時插好各定位鎖銷。擺放地面至車架的梯子。

11.安裝附件：安裝指重表箱、司鉆控制箱、剎把等。

注意：主液壓泵最低工作轉速不得低于800r/min，既發動機轉速800r/min，較長時不使用液壓系統時，應及時將司鉆箱上的“液泵離合”氣閥手柄置“開”位，使液壓油泵及時脫離，防止液壓系統發熱。

（三）、設備調試

設備調試關系設備安裝和運轉安全，關系井場工作人員人身安危，應當由當班司鉆專職負責，統一調度，逐項檢查測試。

1. 準備

（1）. 檢測車上各傳動軸、銷軸、緊固螺栓，無損傷、松動等故障。

（2）.檢查各潤滑部位，及時添加符合要求的潤滑油、潤滑脂。

（3）.檢查各類潤滑油液面高度；檢查各類水箱液面高度；檢查各類油箱液面高度。

（4）.檢查各類控制手柄，設置在合適位置。

（5）.檢查各液氣系統、管線及接頭，檢查各部壓力表完好齊全；檢查各類濾清器污染指示器在正常范圍；檢查各類管線固定可靠、無破裂、老化等故障；檢查各種接頭無

松動、泄漏故障。

（6）.檢查滾筒剎車機構，動作靈活可靠，無松動。

（7）.檢查各類鋼絲繩，無斷絲、壓偏等現象，不合格鋼絲繩應及時更換。

2. 調試

（1).發動機試運轉：

A.檢查冷卻液面，如冷卻液不足時，可打開加液口加入冷卻液， 切忌在發動機處于較熱狀態下加注大量冷卻液，防止冷熱驟變傷害機體，如情況緊急，允許緩緩加入溫度不太低的冷卻液，以加液口溢出為止。

B.檢查機油油面、油質；機油油面應在油尺的上、下刻線間， 必要時從加油口添加機油。油質應清潔、無污染。

C.檢查燃油液面，打開電源開關，可從燃油表上檢查燃油油面，或直接打開油箱蓋，檢查燃油箱液面。

（2）.液力變速箱試運轉：

A.檢查油面、油質。

B.換檔閥手柄置空檔。

（3）.液氣系統試運轉，各部壓力正常，各部無泄漏。

（4）車試運轉，調整剎帶間隙，剎帶平衡，剎把高度；操作滾筒離合器，大鉤提升順利，制動靈敏可靠。

（5）.防碰天車機構試動作，操作主滾筒，在大鉤提升過程中，人為搬動防碰天車過卷閥碰 桿，大鉤應緊急制動，各部動作準確無誤。

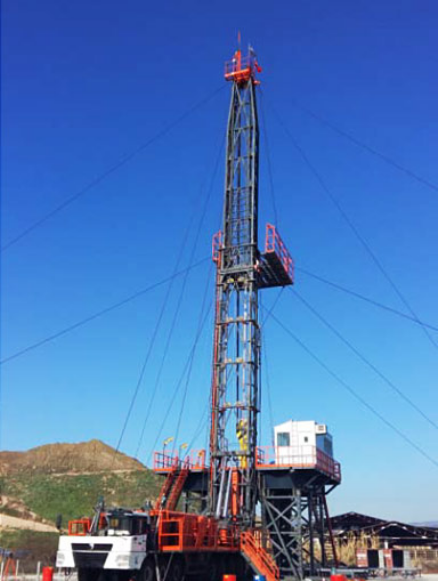

（四）、井架起升

平穩地起落井架是修井機操作的重要環節之一，由于結構特點，在液壓起升油缸起落井架時；在大鉤提升和縮回時，操作具有一定的風險性，應特別引起司鉆注意，起落井架必須嚴格遵循以下操作規程和注意事項。

1.操作人員，至少要有兩人在現場，才能進行井架起落操作，一人觀察指揮，一人操作。

2.松開前支架處井架J形固定螺栓；將各個繃繩從井架掛鉤上拆下，并檢查各繃繩，有無掛聯。

3.檢測液壓油箱油面，油面應達到上部油標線中部位置。

4.變速箱掛合空檔，發動機轉速控制在800～1200r/min。

5.掛合液壓動力，將司鉆控制箱側液壓二聯閥，“選擇工況”手柄置“調整”位。

6.排除液壓系統氣體：在液壓八聯閥控制板上，打開針形閥“C閥”，抬起八聯閥手柄，空運行5min， 使液壓油在系統中無載運行，排出系統中的空氣。置B閥手柄于中位，關閉針形閥“C閥”

7.排放起升油缸內氣體，打開起升油缸的放氣塞，向下微壓向下微壓B閥手柄，保持表壓0.25MPa，向起升油缸有桿腔充液，排除油缸空氣，當油流如線不間斷時，則空氣排盡，手柄回中位，同時旋緊油缸放氣塞。

注意：必須徹底排放液壓系統和起升油缸內部的氣體，防止井架起落過程中發生重大意外事故。

8. 豎起井架，緩慢抬B閥手柄，使井架離開前支架約200mm，手柄回中位，井架靜

止，觀察液壓系統起升油缸等各部，無滲漏，表壓正常，無干涉等現象，觀察井架無下滑現象。各種情況正常，落下井架。然后，仔細抬B閥手柄，緩慢平穩地起升井架，起升油缸的起升順序為一級柱塞，二級柱塞，三級活塞，當?shù)谝患壷鹕K了，第二級柱塞伸出之際應緩慢操作，防止油缸結合部沖擊。當井架起升到垂直位置時，相應減小手柄開度，使井架平穩，緩慢地安座在井架底座上，并及時打開針閥使起升缸卸壓

9.旋緊固定螺桿，井架豎起后應及時旋緊井架與井架底座間的兩固定螺桿，扭緊力矩400±50Nm。

警告！風力在4級以上，應停止起放井架。井架在豎立狀態，任何情況下不得操作車架支腿油缸閥手柄。

10.涂潤滑脂，在井架的上、下兩段重合段處涂潤滑脂。

11.松開主滾筒剎把，滾筒能夠自由轉動；下放游車大鉤到適當處；使其不妨礙井架上體的伸出。

12.變速箱掛合空檔，發動機轉速控制在800～1200r/min。

13.井架伸縮：排出伸縮油缸內的空氣，打開伸縮油缸頂部的放氣閥，微微提起伸縮油缸操縱手柄“A”向伸縮油缸充液，見放氣閥無氣體油流出為止，關閉伸縮油缸放氣閥。檢查液路，如發現漏失，應及時處理。提起伸縮油缸操縱手柄“A”,使井架上體從井架下體中伸出，在井架上體伸出過程中，應注意伸縮油缸壓力表讀數，不能大于7.5Mpa。若壓力值超過7.5 Mpa時，上段井架仍不能動作，應全面檢查井架鋼絲繩是否纏繞和井架下體之間的構件是否有卡住現象。在井架上體伸出過程中，應特別注意扶正器是否到位，扶正器是否有損傷。當井架上體伸出到扶正器以上200∽300mm時，觀察扶正器應準確到位，否則應停止起升。若無異常，井架上體可繼續伸出。

注意：井架上體在不斷伸出的過程中，如果扶正器不能正確扶正伸縮油缸柱塞，可能會造成井架上體倒塌，嚴重損壞設備，造成傷亡人員等事故。

當井架上體上伸接近行程終點時，應減少操縱閥開度，使井架上體緩慢上升，井架上升到預定高度時，鎖塊將自動伸出；操作人員注意觀測，當鎖塊完全座入下體座盒后，應立即停止上段井架的伸出動作，然后再緩慢下放井架上體，井架上體安裝就位。井架上體座穩后，爬上井架，目檢碰鎖裝置是否完全伸出及正確就位。插上保險銷及上體電源插頭。井架上體超過伸出時不可超高，超高約127mm時，鎖塊將會自動縮回。

14.掛緊井架下體保險繃繩，調整張力，使其具有150～250mm的垂度（繃繩預緊力約為5～7KN左右）。

注意：井架上體伸縮過程中應隨時觀察有無掛拉、有無異響現象；指重表讀數是否符合各自要求，情況異常應立即停止，及時檢查排除，必要時，采取應急措施，保護井架，防止墜落。

15.起升油缸、伸縮油缸卸載，井架伸出就位后，將二聯閥“工況選擇”手柄置回到中位“作業工況”，并打開八聯閥控制臺上針形閥“C”，使起升、伸縮油缸卸載。在起升油缸所伸出的三級柱塞桿和活塞桿上涂輕質黃油或高粘度潤滑油，保護防銹。

16.掛繃繩，掛好風載繃繩、二層臺到地面繃繩及內負荷繃繩，調整張力，使其具有150～250mm的垂度（繃繩預緊力約為5～7KN左右）。

17.接通井架照明電路、各電動機電路；接通指重表箱管路等管線。

（五）、井架縮回和放落

井架縮回和放落的操作順序，與井架起升和伸出順序相反。井架的放落和伸縮由起升、伸縮油缸完成，安全、平穩地放落井架是修井機操作的重要環節之一，由于結構特點，井架放落操作具有一定的風險性，應特別引起司鉆注意，放落井架必須嚴格遵循以下操作規程和注意事項。

1、操作人員，至少要有兩人在現場，才能進行井架起落操作，一人觀察指揮，一人操作。

2、拆開電路管線，斷開井架部分的電路管線，放松內荷繃繩，解開二層臺繃繩和風載繃繩。檢查扶正器有無損壞，若有損壞，應先修好再放井架。

3、縮回井架上體

（1).發動機轉速控制在800～900r/min。

（2).切換液壓動力：操作二聯閥將“工況選擇”手柄處于“調整工況”。

（3).液壓系統排氣：掛合主油泵，打開“C”閥，將“B”閥控制手柄置上位，使液壓系統空負荷循環3～5分鐘，排放液壓系統氣體，關“C”和“E” 。

（4）.松開伸縮油缸頂部放氣塞，排出伸縮油缸內的空氣，打開伸縮油缸頂部的放氣閥，微微提起伸縮油缸操縱手柄“A”，向伸縮油缸充液，見放氣閥無氣體油流出為止，關閉伸縮油缸放氣閥。

（5).打開井架上下體縮緊裝置鎖塊保險銷子及上體電源插頭。

（6).調整游車大鉤，操作主滾筒，使游車大鉤處于井架上體大鉤床范圍之內。

（7).先提起操縱手柄“A”，使上體上升收回碰鎖裝置，然后，下壓操縱手柄“A”，降落井架上體，并握住它直到上體落到底部。

4、解除連接，松開井架下體與井架底座間的兩個鎖緊螺桿，解除其間連接。

5、落放井架，緩緩下壓B閥手柄，使井架緩慢落放，平穩地回收，回收時起升缸的動作順序是三級活塞，二級柱塞，一級柱塞，順序有誤，應立即排除故障后，方可操作。在第三級活塞縮回終了，第二級柱塞開始動作之際，動作應仔細緩慢，不得有沖擊。在二級、一級柱塞回縮范圍內，應將液壓泵脫離，井架、起升油缸靠自重回落。

井架平穩地安放到前支架座橋上后，將起升缸手柄回中位。

注意：井架下落時，嚴禁打開兩針形閥“C”。

（六）、作業后收機

設備收機拆卸程序，遵循先主后次、自上而下，由外向內的順序，確保設備拆卸安全，準確連續。作業后收機可緊接“井架的縮回和放落”操作程序進行，使修井機車由作業狀態轉換到行駛狀態。

1.井架放下后，將井架前支架兩側兩井架J形固定螺栓旋緊，固定好井架；固定好游車大鉤，防止其前后竄動。

2.收好防風繃繩，負荷繃繩，理順并固定在井架兩側的掛鉤上。針型閥落放井架，緩緩下壓B閥手柄，使井架緩慢落放，平穩地回收，回收時起升缸的動作順序是三級活塞，二級柱塞，一級柱塞，順序有誤，應立即排除故障后，方可操作。在第三級活塞縮回終了，第二級柱塞開始動作之際，動作應仔細緩慢，不得有沖擊。在二級、一級柱塞回縮范圍內，應將液壓泵脫離，井架、起升油缸靠自重回落。

3.拆除調節拉桿，拆開底盤、井架基礎之間的全部連接調節拉桿

4.切換液壓動力，將司鉆控制箱側液壓二聯閥，“選擇工況”手柄置“調整”位，液壓油供給八聯閥管路。發動機轉速控制在800～900r/min。

5.收回支腿油缸：松開各支腿鎖緊螺母，旋至最下位。操縱支腿控制閥手柄，收回支腿油缸，鎖緊螺母，掛扣保險鏈條；發動機回怠速運轉，移開前支腿油缸下部的墊板。

6.切斷主液壓系統動力，在司鉆控制箱上，將“油泵離合”氣動手柄，置“離”位，主油泵停止轉動；打開八聯閥控制臺上兩針形閥“C”，使主液壓系統卸載。

7.切換發動機動力：變速箱掛空擋，推動分動箱“動力切換”操作手柄，置“行駛”位，將發動機動力，氣壓系統氣源，切換到下車底盤部分。

8.檢查修井機底盤制動系統、轉向系統和電路系統，確認各部參數符合技術要求。修井機駛離井場，變速箱掛1檔，起動車輛緩慢起步，將修井機撤離井場。

十、鉆、修作業操作程序及規范

（一）、提升系統操作

提升系統由絞車、天車、游車大鉤、鋼絲繩等組成，主要功能是完成起下鉆具、下套管、鉆進送鉆、提取巖心筒和試油等工作。

1、使用前的檢查及要求

1)各滑輪必須轉動靈活，用手能夠自由盤動滑輪為合格；當轉動任一滑輪時，相鄰滑輪不得隨著轉動。

2)檢查絞車和天車潤滑系統，潤滑油應足夠，電路暢通，控制器設定參數合適，油管無泄漏。

3)檢查滑輪，輪槽無嚴重磨損或偏磨。

4)各固定螺栓無松動，各支座無裂紋，各護罩無滲漏。

5)檢查大繩，無斷股、斷絲等現象。

6)檢查各部繃繩的張緊度，應符合要求，無斷股、斷絲等現象。

7)檢查司鉆控制臺各氣動控制閥、液壓控制閥動作靈活、無泄漏。

8)檢查各氣動控制管路完好、無泄漏；主滾筒軸兩端的氣動旋轉接頭和雙路水旋轉接頭轉動靈活，管路暢通無泄漏。

9)各壓力表準確靈敏，氣壓表壓力0.75~0.85MPa。

10)檢查鉆井參數儀表箱，各表準確靈敏；當游車大鉤無負荷懸停時，指重表指針應指15kN。

11)檢查剎車片，磨損的剩余厚度不得小于15mm。剎車片與剎車鼓周邊間隙4.5~5mm。

12)檢查剎車機構，靈活可靠，調整剎把高度，在水平夾角40~50o間應能可靠地剎住滾筒。

13)檢查冷卻水系統，主滾筒和水剎車的循環水管路連接正確，循環水泵、冷卻器電機工作正常，循環水回路暢通，水箱液面高度正確。

2、提升系統規范操作

1)檔位選擇:正常作業中，變速箱2、3、4檔為提升工作檔，1檔用于處理井下事故，5檔用于提升空鉤 ；

2)起下鉆時，應根據大鉤負荷合理選擇變速箱檔位和起升速度，在提高作業效率的同時，確保設備安全運轉；換檔時，大鉤應無負荷，發動機怠速運轉。

3)主滾筒離合器的氣閥，在司鉆操作臺上。司鉆閥不僅控制離合器的離合，而且控制發動機的油門，油門的開度大小控制主車發動機轉速的快慢，最終控制大鉤提升速度的快慢。操作發動機油門應平穩加速，不得粗暴地猛轟油門，防止損壞發動機。

4）剎把規范操作手動機械剎把，經杠桿傳遞機構，增大作用力，推動曲拐拉動剎帶活動端，圍抱剎車鼓，使主滾筒減速或停止，達到調節鉆壓、送進鉆具、控制下鉆速度和懸停鉆具目的。剎把座上帶有棘爪鎖緊機構，打下棘爪，壓緊剎把后，可自動鎖定，以減輕司鉆工作強度；壓下剎把，打開棘爪，緩慢松開剎把，解除主滾筒制動。司鉆操作剎把時，應同時協調發動機油門和主滾筒組合閥的操作，使起下鉆動作平穩。操作程序。

A.起鉆，右手不離剎把，左手不離主滾筒組合閥手柄。起鉆時，左手向上推動主滾筒組合閥手柄，結合主滾筒離合器；繼續推動手柄，逐步提高發動機轉速，主滾筒開始旋轉，同時右手適時放松剎把，游車大鉤緩慢上升，當大鉤緩沖彈簧被壓縮后，加大油門，控制發動機轉速1200~1800r/min，大鉤上升起鉆；當大鉤提升到上至點前，應降低上升速度，作好剎車準備；剎車時，左手控制主滾筒組合閥手柄回中位，主滾筒離合器脫離；拉回手柄，逐步降低發動機轉速，同時右手適時壓緊剎把，游車大鉤緩慢停止。

安全注意事項：

☆操作應平穩，嚴禁猛提、猛放、猛剎、猛頓。

☆起鉆時應打開大鉤制動銷。

☆謹防碰天車，操作前檢查防碰天車機構。

B.下鉆，右手不離剎把，左手不離主滾筒組合閥手柄。下鉆時，左手控制主滾筒組合閥手柄到中位，主滾筒離合器脫離；同時右手適時放松剎把，控制游車大鉤下降速度；當要使用水剎車時，掛合水剎車閥，水剎車結合，配合剎把降低大鉤下行速度。鉆柱接頭過轉盤時要點剎，單根余3~4m時，減慢下放速度，逐步壓緊剎把，使吊卡平穩座落在轉盤上。

安全注意事項：

☆操作時應集中精力。

☆操作應平穩，嚴禁猛提、猛放、猛剎、猛頓。

☆當大鉤懸重達300KN以上時，應使用水剎車，降低大鉤下行速度，減少主滾筒剎車帶磨損速率。

☆檢查主滾筒和水剎車循環冷卻水系統，水壓、水溫符合技術要求。

☆嚴格控制下放速度，防止剎車突然失靈，造成噸鉆.
